Цепи тяговые разборные (Р1 и Р2)
Цепи тяговые разборные стальные являются составляющим элементом конвейеров, где необходимо, чтобы изгибание тягового элемента происходило в 2 плоскостях: перпендикулярной осям шарниров и в их плоскости. Основная сфера применения тяговых металлических цепей – пространственные конвейеры.
Характеристики разборных цепей

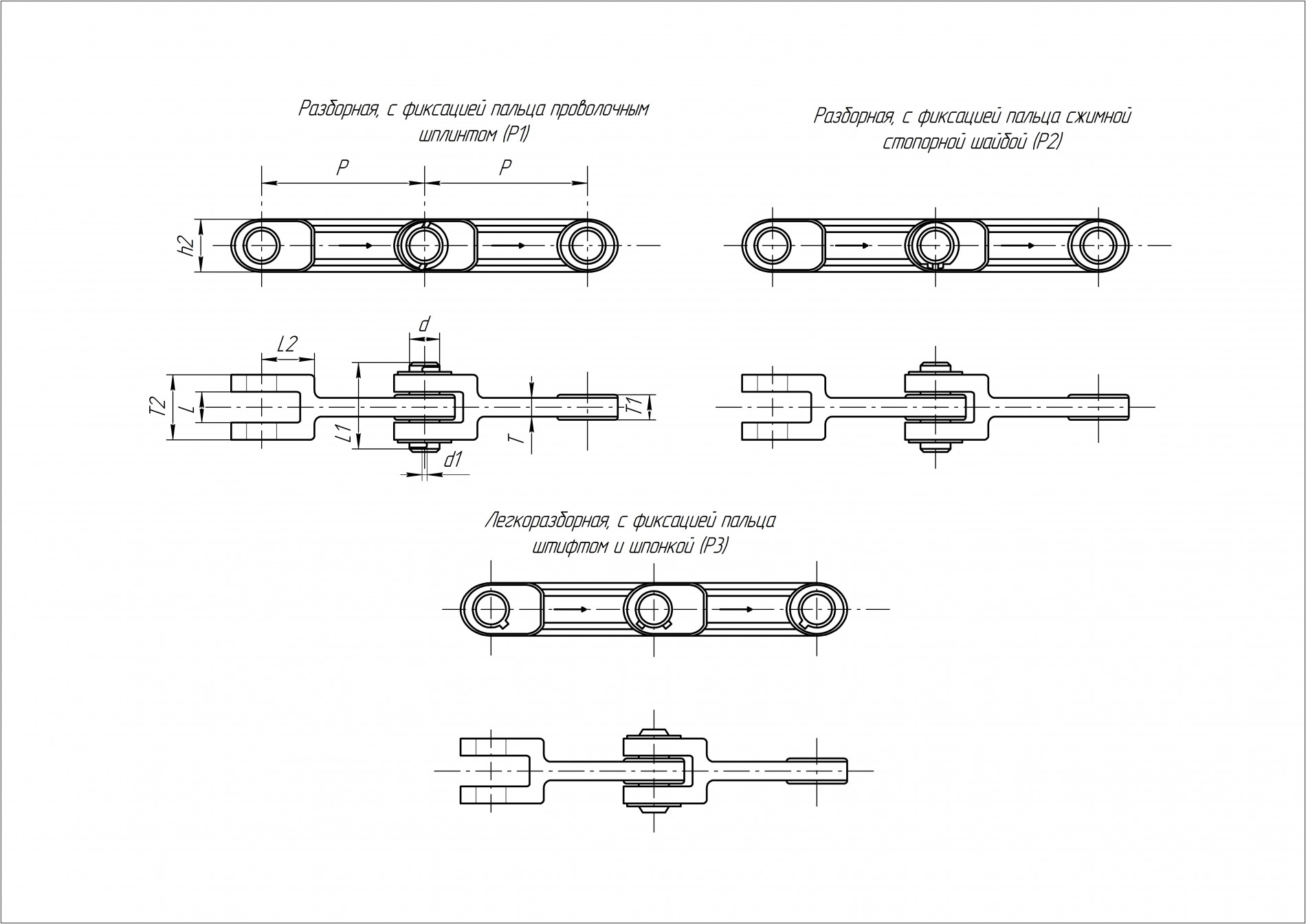

Секции цепей состоят из наружных и внутренних звеньев, а также шарнирного валика. Концы наружных звеньев оснащены фасонными гнездами для головок валиков – именно они блокируют валики и не дают им вращаться при повороте звеньев.
Разбираются металлические цепи просто: следует повернуть два внутренних звена поперек продольной оси цепи, а наружные опустить вниз. Так можно вытянуть из своих гнезд головки валиков, повернуть их и вынуть.
Изготавливаются цепи тяговые по ГОСТ 589-85 и делятся на 2 категории:
- с вращающимися валиками – Р1;
- с фиксированными валиками – Р2.
Как купить металлическую цепь Р1 и Р2
В нашей компании можно купить цепи тяговые пластинчатые и другие виды цепной продукции в любых объемах по выгодным ценам. Просто оставьте заявку на сайте или по контактному телефону. Менеджер проконсультирует, сколько стоит цепь, и ответит на другие вопросы по заказу.
|
Шаг цепи P, мм. |
h2 |
T2 |
T |
T1 max |
L |
L2 |
d |
P1 P2, L1 max |
P3, L1 max |
d1 (для типа Р1) |
Масса 1м |
Кол-во штифтов- шпонок на пальце цепи типа Р3 |
Разрушающая нагрузка, кН |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
100 |
38 |
27 |
8 |
1 |
12 |
30 |
16 |
48 |
30 |
4
|
4,9 |
1
|
160 |
|
125 |
42 |
35 |
10 |
15 |
16 |
36 |
20 |
56 |
38 |
7,6 |
240 |
||
|
160 |
50 |
43 |
12 |
20 |
22 |
45 |
25 |
70 |
46 |
6
|
9,5 |
2
|
400 |
|
200 |
64 |
52 |
15 |
3 |
25 |
56 |
32 |
82 |
56 |
15,6 |
640 |
||
|
250 |
80 |
66 |
18 |
30 |
32 |
70 |
40 |
95 |
70 |
25,5 |
1000 |
